המדריך המלא לבחירת כלים לניסור וקידוח בטון

אין קיר בטון שאי אפשר לפתוח בו פתח. יש רק פתחים שנפתחו בלי לבדוק מי מחזיק את הקומה שמעל.

המשפט הזה מלווה אותנו בשטח כבר שנים, והוא מסביר למה שיחה על ציוד לא מתחילה בקטלוג של מכונות אלא בשאלה מה בדיוק אתם מנסים להשיג. מסור קיר, כבל יהלום או כוס קידוח הם בסך הכול הדרך לבצע החלטה שכבר התקבלה. ההחלטה עצמה מתקבלת מול הקיר: מה עוביו, האם הוא נושא, כמה ברזל זיון יש בו, מי גר מעליו, ולאן הולכים המים והבוצה בסוף היום.

בטקסט הזה נפרק את סוגי הציוד, נסביר מתי כל אחד מהם הפתרון הנכון ומתי הוא בזבוז זמן, ונעבור על הבדיקות שחוסכות לכם נזק לפני שהלהב נוגע בבטון בכלל.

זמן קריאה: 10 דקות

תוכן עניינים

• מה הם "כלים לניסור וקידוח בטון" ולמי זה מיועד?
• מה ההבדל בין ניסור בטון לקידוח בטון?
• איך בוחרים כלים לניסור בטון לפי סוג המשימה?
• מה זה טכנולוגיית יהלום ולמה משתמשים בה בבטון?
• מהו מסור קיר ומתי הוא הפתרון הנכון?
• מהו מסור רצפה ומתי משתמשים בו לניסור בטון?
• מהו ניסור בכבל יהלום ומתי הוא עדיף על דיסק?
• מהו מקדח יהלום ואיזה קטרים קיימים?
• אפשר לקדוח בבטון מזוין בלי להרוס את הקיר?
• איך מתמודדים עם אבק, רעש ומים באתר מאוכלס?
• אילו בדיקות חייבים לעשות לפני שנוגעים בקיר?
• איזה ציוד בטיחות באמת חובה בעבודה כזו?
• מה באמת קובע את המחיר של ניסור וקידוח?
• מתי עדיף להזמין צוות מקצועי ולא לנסות לבד?

מה הם "כלים לניסור וקידוח בטון" ולמי זה מיועד?

כשמדברים על כלים לניסור וקידוח בטון מתכוונים לקבוצה מצומצמת של מכונות ייעודיות שמטרתן לשחוק את הבטון ולא לשבור אותו. הלהבים, הכוסות והכבלים מצופים בשבבי יהלום תעשייתיים, וזה מה שמאפשר לעבור גם דרך בטון מזוין בלי לפרק את כל האלמנט מסביב.

בשטח זה מתורגם לעבודות מוכרות. פתח לדלת בקיר בטון קיים, הגדלת חלון, מעבר לצנרת ביוב או למזגן מיני מרכזי, קידוחי עוגנים לקונסטרוקציית פלדה, תעלה ברצפת מרתף לתשתית חשמל.

הקהל הוא כמעט תמיד אותו קהל: קבלני בניין ושיפוצים, חשמלאים, אינסטלטורים וטכנאי מיזוג שצריכים מעבר נקי, מנהלי פרויקטים שמנהלים לוח זמנים צפוף, ובעלי בתים פרטיים שרוצים פתח אחד ולא מפולת של אבק בסלון.

הכלי	למה הוא מיועד	מה כדאי לדעת לפניו
מסור קיר (מסילות)	פתחים מדויקים בקירות בטון, כולל מזוין	דורש עיגון מסילות יציב וגישה לחשמל ומים
מסור רצפה	חיתוך משטחים אופקיים, רצפות וחניות	מוגבל בעומק החיתוך ביחס לקוטר הדיסק
ניסור בכבל יהלום	אלמנטים מסיביים, עמודים, קורות ועוביים גדולים	דורש קדח השחלה ותכנון מסלול הכבל
כוס קידוח יהלום	חורים עגולים בקוטר מוגדר, לתשתיות ולעוגנים	הקוטר נקבע מראש, שינוי בדיעבד עולה זמן וכסף
מסור יד עם דיסק יהלום	חיתוכים קטנים, השלמות ופינות	לא מחליף מסור קיר בעומק או בדיוק

מה ההבדל בין ניסור בטון לקידוח בטון?

ניסור בטון הוא חיתוך קווי. הלהב או הכבל יוצרים קו ישר לאורך הקיר או הרצפה, וכך מתקבל פתח בגבולות שסימנתם. קידוח בטון הוא חור עגול בקוטר מוגדר, מהצד הזה של הקיר אל הצד השני.

ברוב הפרויקטים שתי הפעולות עובדות יחד. פתיחת פתח לדלת מתחילה בדרך כלל בקידוחי פינות, שמאפשרים ללהב להיכנס ולצאת בצורה נקייה ומונעים גלישה של החיתוך מעבר לקו המסומן. אחר כך מגיעים ארבעת קווי הניסור, ובסוף הוצאת הבלוק.

ההפרדה חשובה גם בתמחור ובלוח הזמנים. מטר ניסור ומטר קידוח הם שתי עבודות שונות לחלוטין מבחינת ציוד, זמן ובלאי, ומי שמערבב ביניהם בהצעת מחיר בדרך כלל גם לא באמת בדק מה צריך לעשות שם.

איך בוחרים כלים לניסור בטון לפי סוג המשימה?

הבחירה בין כלים לניסור בטון נקבעת לפי כמה משתנים שמתגלים בסיור באתר, לא בטלפון. סוג האלמנט קודם כול: קיר, רצפה או תקרה. אחר כך העובי, הנגישות לאזור העבודה, כמות הזיון, רמת הדיוק שנדרשת בגמר, והמגבלות של הסביבה מבחינת אבק ורעש.

קיר חיצוני עבה ומזוין דורש מערכת ניסור חזקה עם עיגון רציני. אותה עבודה בדירה מאוכלסת בקומה שלישית דורשת בנוסף פתרון לאיסוף בוצה ולהגנה על הריצוף, ולעיתים גם תיאום שעות מול השכנים. עבודה בתקרה או בגובה מכניסה למשוואה עיגון, פיגום ורתמות, וזה כבר תחום שדורש הסמכת עבודה בגובה.

חמש שאלות שצריך לענות עליהן לפני שבוחרים ציוד

היכן בדיוק חותכים, ובאיזה אלמנט מדובר? מה עובי הבטון בנקודת החיתוך? האם יש בו זיון, ובאיזו צפיפות? מה הקוטר או המידות הסופיות שהפתח חייב לעמוד בהן? ומה רמת הגימור הנדרשת, כלומר האם הפתח נשאר גלוי או שמישהו מטייח אותו אחר כך. חמש התשובות האלה קובעות את הציוד, את מספר האנשים באתר ואת מספר שעות העבודה.

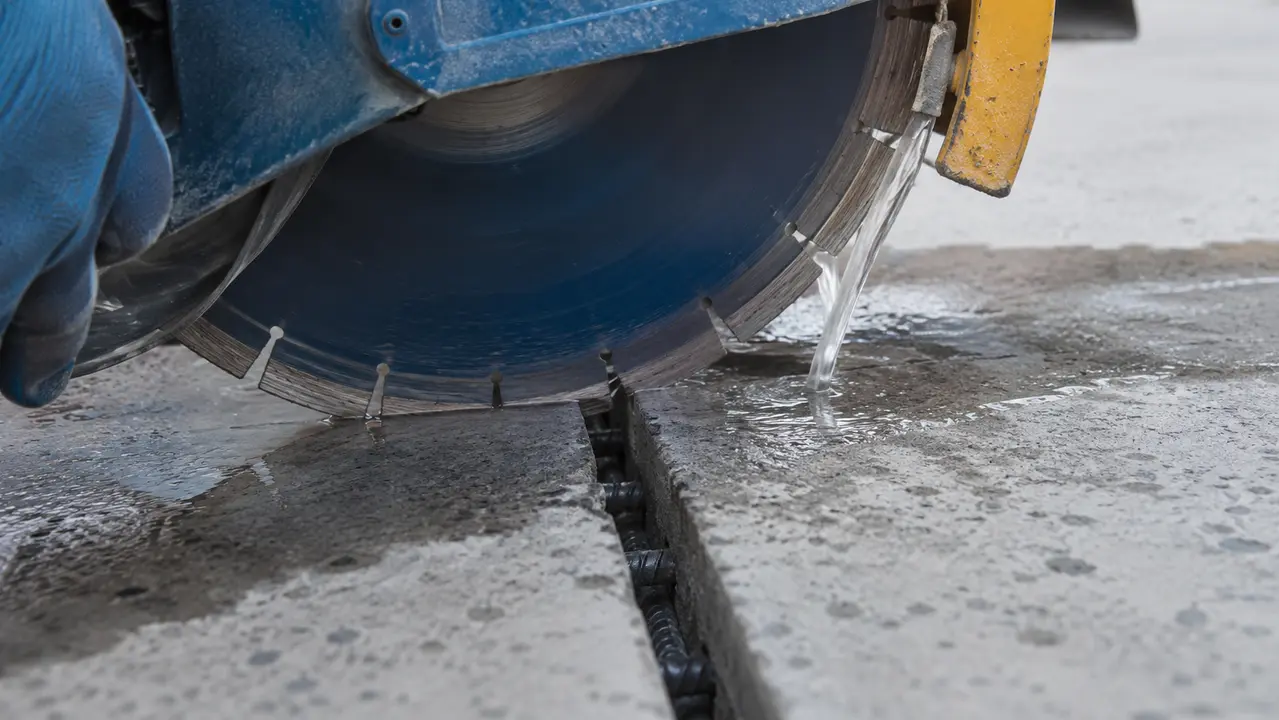

מה זה טכנולוגיית יהלום ולמה משתמשים בה בבטון?

טכנולוגיית יהלום עובדת על עיקרון פשוט. על גוף הלהב, הכוס או הכבל מולחמים מקטעים שמכילים שבבי יהלום תעשייתיים, החומר הקשה ביותר שיש. הם לא מכים בבטון, הם שוחקים אותו בסיבוב מהיר בשילוב מים לקירור.

ההבדל מול פטישון או שבירה מכנית מורגש מיד. אין מכות חוזרות שמעבירות רעידות לאורך הקיר, ולכן אין סדקים שמתפשטים לחדר הסמוך ואין טיח שנופל בדירת השכן. הקו יוצא ישר, הפינות חדות, והמידות עומדות במה שסומן. גם הברזל בתוך הבטון נחתך יחד עם הבטון במקום להיתפס ולעצור את העבודה.

זה גם ההסבר לביטוי שמלווה אותנו, היהלום שבקצה המסור. הוא לא סיסמה. הוא הסיבה שאפשר לפתוח פתח בקיר נושא ולהשאיר את המבנה בדיוק כפי שהיה.

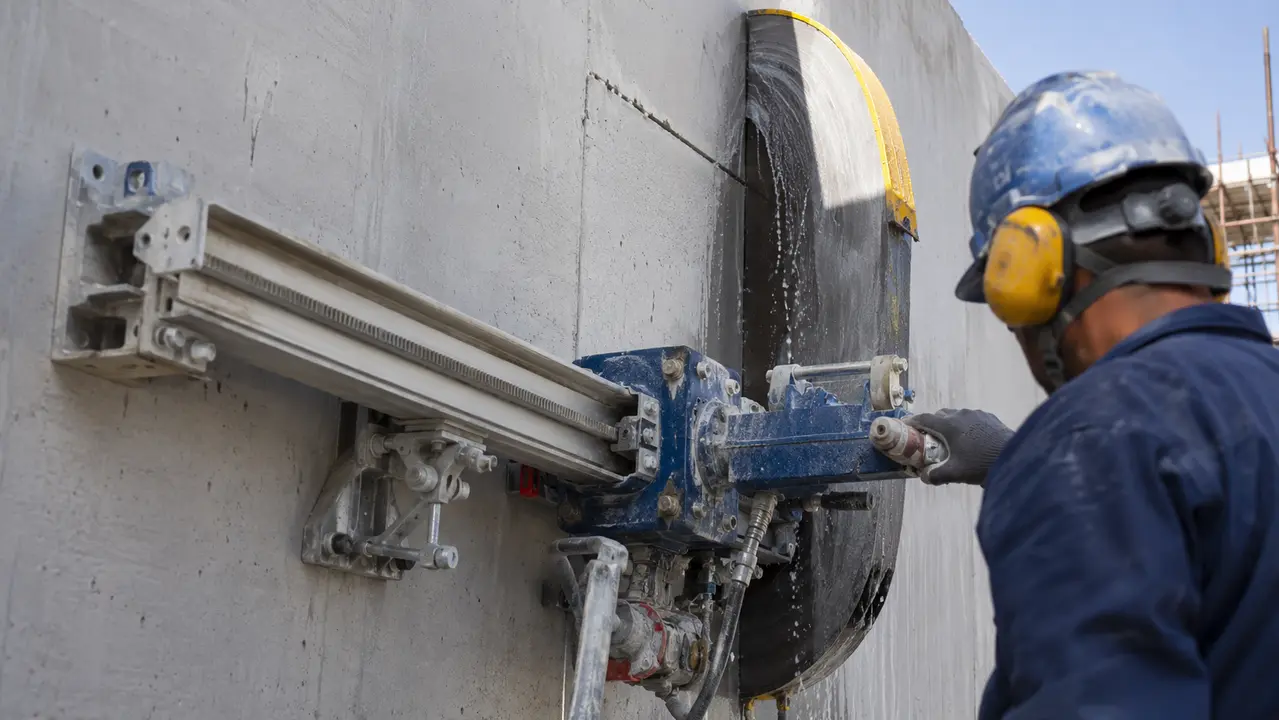

מהו מסור קיר ומתי הוא הפתרון הנכון?

מסור קיר הוא מערכת שמורכבת ממסילה שמעוגנת אל הקיר וממנוע שנע עליה עם דיסק יהלום. המסילה היא הסוד. היא זו שמבטיחה שהקו יישאר ישר לכל אורכו ושהחיתוך יהיה מאונך, גם כשמדובר בקיר בטון מזוין בעובי משמעותי.

זה הכלי שפותח דלתות וחלונות בקירות קיימים, מרחיב פתחים שהתגלו כצרים מדי, ומבצע חיתוכים בקירות ממ"ד כאשר יש לכך תכנון הנדסי מאושר. בקירות ממ"ד ובקירות נושאים בכלל, החיתוך מגיע אחרי החלטה של מהנדס ולא לפניה.

מה משפיע על איכות החיתוך בקיר?

עיגון המסילות הוא הדבר הראשון. מסילה שזזה מייצרת קו עקום שאי אפשר לתקן. אחריו בחירת הלהב לפי סוג הבטון והזיון, אספקת מים רציפה לקירור ולשטיפת הבוצה, וקצב התקדמות מדוד. מי שדוחף את המכונה מהר מדי שורף מקטעי יהלום ומשאיר קצוות שרופים בפתח.

מהו מסור רצפה ומתי משתמשים בו לניסור בטון?

מסור רצפה הוא מכונה על גלגלים עם דיסק יהלום גדול, שנועדה למשטחים אופקיים. רצפות בטון, חניונים, משטחים תעשייתיים, כבישים ומדרכות.

השימושים הנפוצים מוכרים לכל מי שעבד בתשתיות. חיתוך תעלה ברצפה למעבר צנרת או כבלים, סימון וחיתוך של שטח יציקה שצריך לפרק בלי לפגוע בשאר הרצפה, וחריצי הפרדה שנועדו לנתב סדיקה של הבטון לקו מבוקר במקום לתת לה להתפזר.

מגבלת המכונה היא העומק, שנגזר מקוטר הדיסק. כשצריך לחצות רצפה עבה במיוחד או קורת יסוד, עוברים לכבל יהלום או משלבים חיתוך משני הצדדים. זו החלטה שנופלת באתר, אחרי מדידה, ולא לפי הערכה מהתמונות שנשלחו בוואטסאפ.

מהו ניסור בכבל יהלום ומתי הוא עדיף על דיסק?

כבל יהלום הוא כבל פלדה גמיש שעליו מושחלים מקטעי יהלום. הוא מושחל דרך קדח, נסגר למעגל סביב האלמנט, ומכונה מושכת אותו במהירות עד שהוא חוצה את הבטון. אין לו מגבלת עומק כמו לדיסק, כי הוא פשוט מקיף את מה שצריך לחתוך.

כאן נכנסים המקרים הכבדים. עמודי בטון, קורות מסיביות, יסודות, גשרים ואלמנטים שדיסק פשוט לא מגיע אליהם. גם כשצריך לחתוך אלמנט שלם ולהוריד אותו בשלמותו במקום לפרק אותו לרסיסים, ניסור בכבל יהלום הוא לרוב הבחירה הנכונה, כי הוא מאפשר לתכנן מראש איך ולאן החלק החתוך יורד.

העבודה הזו דורשת תכנון מסלול, קדחי השחלה מדויקים ואזור עבודה מגודר. בתמורה מקבלים חיתוך שקט יחסית, בלי זעזועים למבנה, גם באלמנטים שנראים בלתי אפשריים.

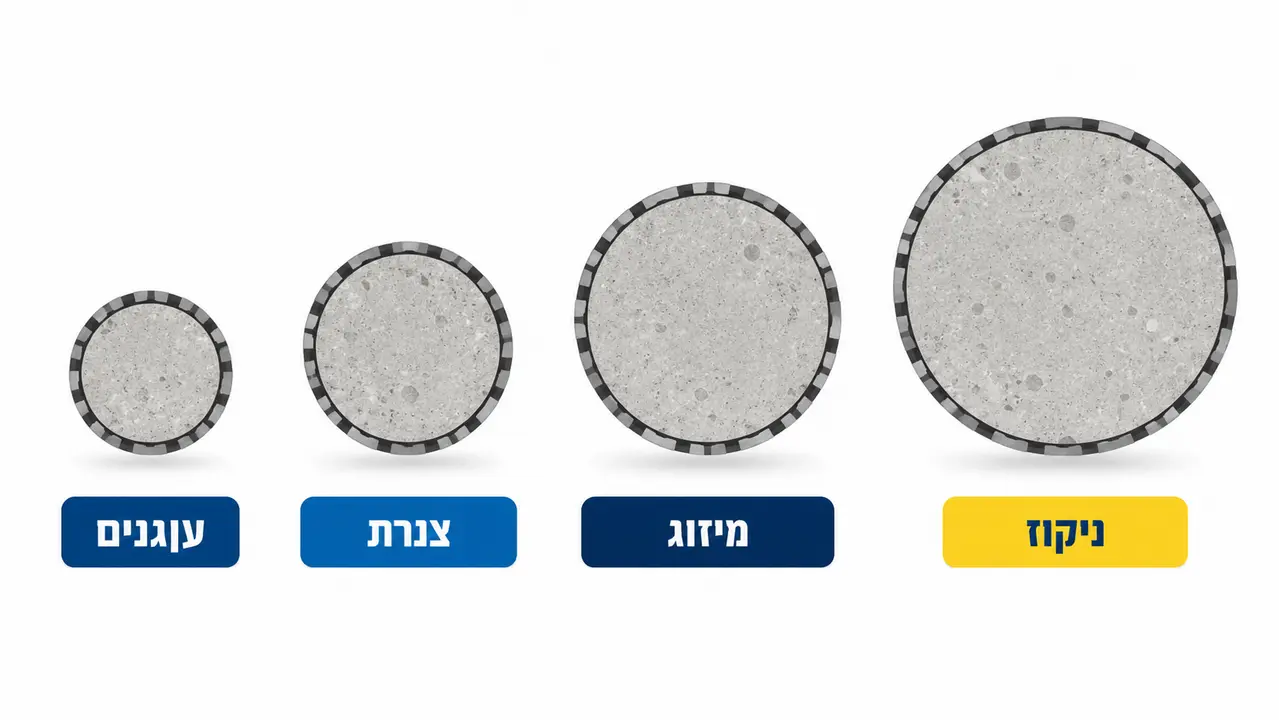

מהו מקדח יהלום ואיזה קטרים קיימים?

מקדח יהלום, או כוס קידוח, הוא גליל מתכת חלול שבקצהו מקטעי יהלום. הוא לא שובר את הבטון אלא מוציא ממנו גליל שלם, מה שנקרא קידוח ליבה. התוצאה היא חור עגול, נקי, עם מידה מדויקת שאפשר להסתמך עליה בתכנון.

קטרים קטנים משמשים לעוגנים, לדיבלים כימיים ולחיבורי קונסטרוקציה. קטרים בינוניים וגדולים מיועדים למעבר צנרת מים וביוב, שרוולי חשמל, תעלות מיזוג, אוורור וניקוז מרפסות. ככל שהקוטר והעומק גדלים, כך גדל גם הצורך בעיגון יציב של המכונה ובאספקת מים סדירה, ולכן ציוד קידוח בטון מקצועי כולל תמיד תורן עיגון ומערכת מים ולא רק מכונה ביד.

קידוח רטוב מול קידוח יבש

שיקול	קידוח רטוב	קידוח יבש
אבק	כמעט מתבטל, האבק נשטף עם המים	נדרשת שאיבה ייעודית לאורך כל הקידוח
קירור הכלי	מים מקררים את הכוס ומאריכים את חייה	דורש הפסקות וניהול חום קפדני
ניקיון האתר	נוצרת בוצה שצריך לאסוף ולפנות	אין מים, אך יש אבק שמתפזר בחלל
מתי מתאים	רוב הקידוחים בבטון, במיוחד עמוקים וגדולים	מקומות רגישים למים או ללא גישה לחיבור מים

אפשר לקדוח בבטון מזוין בלי להרוס את הקיר?

אפשר, וזה מה שעושים כל יום. יהלום חותך גם פלדה, ולכן ברזל הזיון לא עוצר את העבודה. מה שהוא כן עושה זה לשנות את כללי המשחק: העומס על המכונה עולה, קצב ההתקדמות יורד, הלהב או הכוס נשחקים מהר יותר, וזמן העבודה מתארך.

קבלן מנוסה מזהה את זה כבר בדקות הראשונות של החיתוך, לפי הצליל ולפי ההתנגדות, ומתאים את הלהב ואת קצב ההזנה. מי שממשיך לדחוף באותה עוצמה שורף ציוד ומשאיר קצה פתח מרוט.

יש גם שאלה שנייה, חשובה יותר. חיתוך זיון באלמנט נושא הוא לא עניין טכני בלבד אלא עניין קונסטרוקטיבי. במקרים שבהם הפתח משפיע על יציבות האלמנט, נדרשת חגורת פלדה או פתרון חיזוק מבנים לפני הביצוע או מיד אחריו, לפי הנחיית מהנדס. זו לא הוצאה מיותרת. זו ההוצאה שמונעת את ההוצאה הגדולה באמת.

דברו איתנו לפני שמתחילים לחתוך

איך מתמודדים עם אבק, רעש ומים באתר מאוכלס?

אבק בטון הוא לא רק לכלוך. חיתוך וקידוח בבטון משחררים אבק סיליקה גבישית נשימתי, וחשיפה ממושכת אליו עלולה לגרום לנזק ריאתי בלתי הפיך. המוסד לבטיחות ולגהות מרכז את המידע והנחיות ההגנה בנושא, וזו הסיבה שעבודה רטובה, שאיבה ומיגון נשימתי הם ברירת המחדל שלנו ולא תוספת לפי בקשה.

הפתרון המעשי מורכב מכמה שכבות: ניסור וקידוח עם מים, איסוף הבוצה בזמן אמת עם שואב תעשייתי, יריעות וגידור של אזור העבודה, והגנה על ריצוף ורהיטים. בדירה מאוכלסת אנחנו גם מתאמים מראש לאן הבוצה מפונה, כי מים אפורים שנשפכים למרפסת השכן הופכים עבודה של שעתיים לסיפור של שבוע.

מה כדאי להכין לפני שהצוות מגיע

פנו את אזור העבודה ואת המעבר אליו. ודאו נקודת חשמל תקינה וגישה למים. סכמו מראש שעות עבודה שמתאימות לבניין או לאתר. כסו או הרחיקו פריטים רגישים, מסכי טלוויזיה, ארונות פתוחים ומכשירי חשמל. חמש דקות הכנה חוסכות שעה של ניקיון.

אילו בדיקות חייבים לעשות לפני שנוגעים בקיר?

הטעות היקרה ביותר שראינו לא קשורה לציוד. היא קשורה למה שלא בדקו. קידוח שנכנס לצינור מים בקיר, להב שחותך כבל חשמל תחת מתח, פתח שנפתח רחב מדי בקיר שלא היה אמור להיפגע בכלל.

לפני תחילת עבודה סורקים את האזור ומאתרים תשתיות נסתרות, בודקים תוכניות אם קיימות, ומבררים אם האלמנט נושא. כשמדובר בשינוי בקיר נושא, בהגדלת פתח בחזית או בשינוי מבני, יש גם צד רגולטורי. תקנות התכנון והבנייה בעניין עבודות הפטורות מהיתר מגדירות אילו עבודות אפשר לבצע ללא היתר ואילו מחייבות אישור מוקדם. בדקו את זה מול גורם מוסמך לפני הביצוע, לא אחרי שכבר יש חור בקיר.

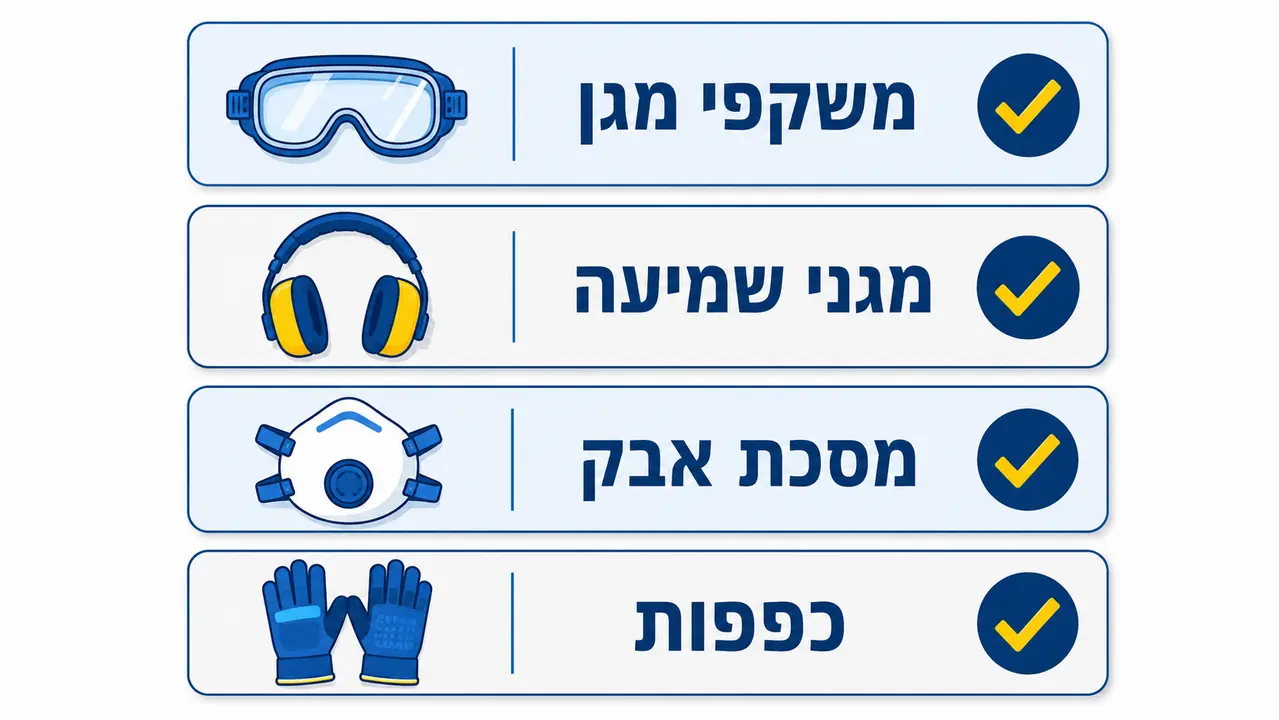

איזה ציוד בטיחות באמת חובה בעבודה כזו?

מי שמגיע לחתוך בטון בלי מיגון עיניים ושמיעה מספר לכם משהו על רמת העבודה עוד לפני שהתחיל. משקפי מגן, מגני אוזניים, מסכת נשימה מתאימה, נעלי בטיחות וכפפות הן דרישת מינימום, ובעבודה יבשה או בחלל סגור המיגון הנשימתי הופך לקריטי.

מעבר לציוד האישי יש את סביבת העבודה. אזור מגודר ומסומן, ניהול מסודר של כבלי חשמל וצינורות מים כדי שאיש לא יחליק ולא ייתקל, בדיקת עיגונים לפני הפעלת המכונה, ופיקוח על האלמנט החתוך כדי שלא ייפול בלי שליטה. הצוותים שלנו מוסמכים גם לעבודה בגובה, כי חלק לא קטן מהחיתוכים מתבצע על פיגום או בתקרה.

ויש עוד שכבה שרוב האנשים חושבים עליה רק כשמשהו קורה: ביטוח צד ג'. אצלנו הכיסוי עומד על עד שני מיליון שקלים, וזה מה שמאפשר לכם לישון בלילה כשעובדים בבניין מאוכלס.

מה באמת קובע את המחיר של ניסור וקידוח?

מחיר למטר הוא נקודת פתיחה לשיחה, לא הצעת מחיר. העלות האמיתית נבנית ממשתנים שכל אחד מהם מוסיף זמן, ציוד או אנשים.

מרכיב	מה משפיע עליו	למה זה משנה את המחיר
סוג העבודה	ניסור קווי, קידוח או שילוב	ציוד שונה, זמן הקמה שונה
עובי הבטון	קיר דק מול קיר מסיבי	קובע אם מספיק דיסק או שצריך כבל יהלום
כמות הזיון	צפיפות ברזל בחתך	מאט את הקצב ומגדיל בלאי ציוד
נגישות	קומה, מעלית, מרחק פריקה	זמן הובלת ציוד והקמה באתר
עבודה בגובה	פיגום, רתמות, עיגון	דורשת הסמכה, אמצעים ואנשים נוספים
ניקיון ופינוי	איסוף בוצה ופינוי בלוקי בטון	עבודה נוספת אחרי סיום החיתוך עצמו

שני קידוחים באותו קוטר יכולים להיות שתי עבודות שונות לגמרי, אחת בחניון פתוח ואחת בקומה רביעית בלי מעלית. בגלל זה ב-POWER ניסור בטון אנחנו מעדיפים לראות תמונות ומידות לפני שנוקבים במספר, כדי שההצעה שתקבלו תהיה זו שתשלמו בסוף.

מתי עדיף להזמין צוות מקצועי ולא לנסות לבד?

יש עבודות שאפשר לעשות עם מקדחה טובה וקצת ניסיון. חור לדיבל בקיר פנימי הוא לא סיפור. אבל ברגע שנכנסים לבטון מזוין, לאלמנט נושא, לתקרה או לרצפה, לקטרים גדולים או לפתח שחייב לצאת במידה מדויקת, ההימור כבר לא שווה את החיסכון.

מה שמשתבש בדרך כלל הוא צפוי: פגיעה בצינור או בכבל שאיש לא סימן, קידוח שסוטה מהקו ומחייב תיקון, סדיקה שמתפשטת לחדר הסמוך, וכוס יהלום ששרופה אחרי חמישה סנטימטרים כי לא היה קירור. ואם משהו נופל או נשבר בבניין של מישהו אחר, השאלה הראשונה תהיה מי מבוטח כאן.

אנחנו עובדים מ-2010 עם קבלנים, מוסדות וגופים ציבוריים, עם צוותים בפריסה ארצית שמגיעים עם כל הציוד ליום עבודה שלם ומשאירים את האתר נקי. רוצים לדעת אם העבודה שלכם מורכבת או פשוטה? שלחו לנו תמונה ומידה, ותקבלו תשובה כנה גם אם היא "זה לא מצדיק קריאה שלנו".

לפני שמתחילים לחתוך, דברו איתנו. אפשר להשאיר פרטים לקבלת הצעת מחיר מותאמת לפרויקט שלכם, ונחזור אליכם עם המלצה מעשית על שיטת הביצוע, לוח הזמנים והאמצעים שנדרשים באתר.

מי שרוצה להתרשם מהיקף העבודות שביצענו יכול לעיין בפרויקטים שביצענו, ומי שמחפש תמונה רחבה יותר של תחומי הפעילות מוזמן להציץ בכל השירותים שאנחנו מציעים.

שאלות נפוצות

איך קובעים מחיר לעבודת ניסור או קידוח?

המחיר נגזר מסוג העבודה, עובי הבטון, כמות הזיון, הנגישות לאתר וצורך בעבודה בגובה. אנחנו מעדיפים לראות תמונות ומידות לפני שנוקבים במספר סופי, כדי שהצעת המחיר תהיה מדויקת ולא הערכה כללית.

האם העבודה מלוכלכת, ומה עושים עם האבק והבוצה?

ברירת המחדל אצלנו היא עבודה רטובה ושאיבה בזמן אמת, יחד עם יריעות והגנה על ריצוף ורהיטים. הבוצה נאספת ומפונה בתיאום מראש, כך שהאתר נשאר נקי בסוף העבודה.

איך יודעים שהקיר שרוצים לפתוח בו פתח לא נושא?

בודקים תוכניות אם קיימות, סורקים את האזור לאיתור תשתיות נסתרות, ובמקרים של שינוי בקיר נושא או הגדלת פתח בחזית נדרש אישור מהנדס לפני הביצוע ולא אחריו.

כמה זמן לוקח לתאם עבודת ניסור וקידוח?

זה תלוי בהיקף העבודה ובנגישות לאתר. ככל שהפרטים והמידות מגיעים אלינו מוקדם, כך אפשר לתאם צוות ולוח זמנים מדויק יותר מול הקבלן או בעל הבית.

האם צריך היתר לפתיחת פתח בקיר בטון?

זה תלוי בסוג הקיר ובהיקף השינוי. תקנות התכנון והבנייה מגדירות אילו עבודות פטורות מהיתר ואילו מחייבות אישור מראש, ולכן מומלץ לבדוק זאת מול גורם מוסמך לפני תחילת העבודה.

בחירת הציוד הנכון לניסור או לקידוח בטון מתחילה תמיד בבדיקת הקיר, האלמנט והסביבה, ולא בקטלוג מכונות. אם יש לכם פתח, מעבר או קידוח שצריך לתכנן נכון, אפשר לפנות אלינו ונבחן יחד את הדרך הבטוחה והמדויקת ביותר לבצע אותו.
